1. 阀门行程自动设定,一键完成操作,无需人工调试。
2. 控制精度较高,响应速度快;可提供阀门位置反馈信号。
3. 针对不同阀体接口,我公司提供多种接口类型。
4. 选用铸铝支架, 体积轻, 便于运输及安装。
5. 选用磁滞同步电机, 至极限位置时磁滞离合器使电机输出轴与传动部分脱离,从而对电机进行保护。
6. 比例调节型与三位浮点型于一体的智能型驱动器;只需轻轻拨动拨码开关,便可在比例调节型与三位浮点型之间自由切换
8. 具备模拟输入信号和开关输入信号随意转换的功能,并且在开关信号输入的同时具有模拟量反馈信号输出
8. 灵敏度死区可以根据信号的波动、变频系统干扰情况,来调整灵敏度的高低,使其稳定工作,达到节能减排的显著效果。
9. 驱动器可自由设定阀门流量特性曲线:等百分比特性、等线性特性
10. 驱动器单向调节灵敏度1.5%,回差1.5%
11. LED指示灯可提供当前阀门运行方向和故障指示
12. 电路板焊接采用SMT贴片工艺和严格的检测手段,确保了批量产品的稳定质量
13. 可与西门子阀体直接连接.无需特殊工具
1. 最大行程22mm
2. 标称输出力:500/1000N,实际输出力:700/1200N
3. 电源:24VAC±15%,50/60Hz;220VAC±15%,50/60Hz;消耗功率:7.5VA
4. 环境温度:-10℃~60℃,环境湿度:≤95%RH(40℃)
5. 支架材料:压铸铝(表面经防锈处理)
6. 防护等级:IP54
7. HC500-…/HC1000-…:比例调节型,0(2)~10VDC,0(4)~20mA多种控制信号
8. HD500-…/HD1000-…:三位浮点型,接收三位控制信号
9. 输入/阀位反馈信号:0(2)~10VDC,0(4)~20mA可搭配选择
10. 流量特性曲线:等线性控制

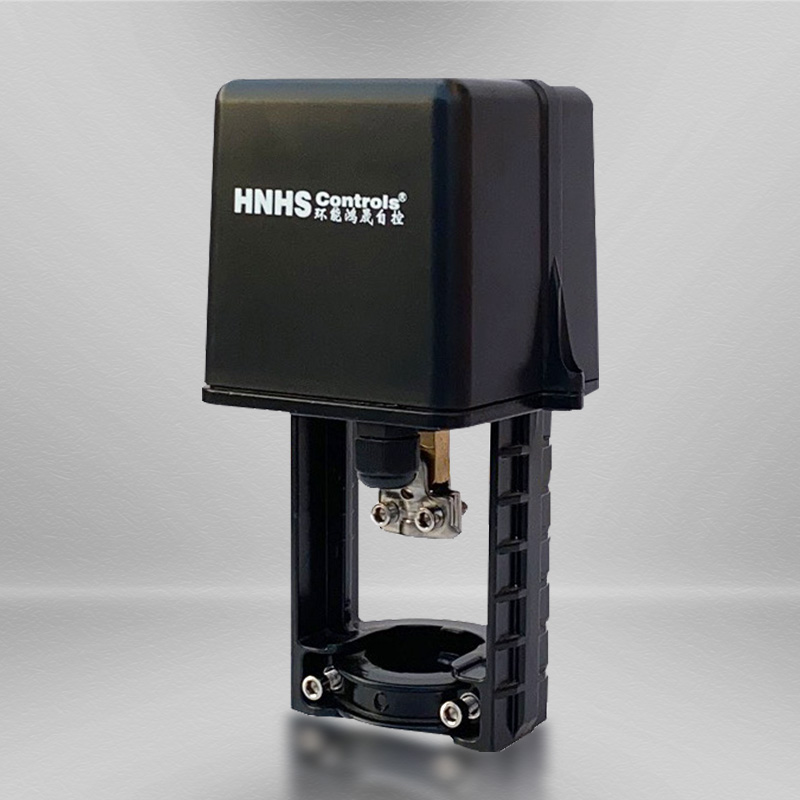

用于二通阀,三通阀HF,HL...系列型号的阀门驱动器,驱动器行程为22mm.
环境温度:-10~60℃(三位浮点型)/ -10~50℃ (比例调节型)
阀内介质温度:-25~+130℃(水阀)/2~+180℃(蒸汽阀)
备注:
1. 阀内介质温度如在2~+220℃(高温蒸汽阀),2~+450℃(超高温蒸汽阀)范围内,
驱动器需选配高支架功能,订货时提前说明
2. 阀内介质温度低于0℃时,如:制冷剂(R12.R22.R134a.R202),乙二醇等,应在阀杆部
分加电加热套,防止阀杆与阀体连接部分结霜,结冰。
